エレクトロボイスのDH1Aドライバーと HP940ホーン のセッティング①

 昨日の夜と、今日の午後いっぱいかけて、エレクトロボイスのDH1Aドライバーと HP940ホーン のセッティングを行いました。

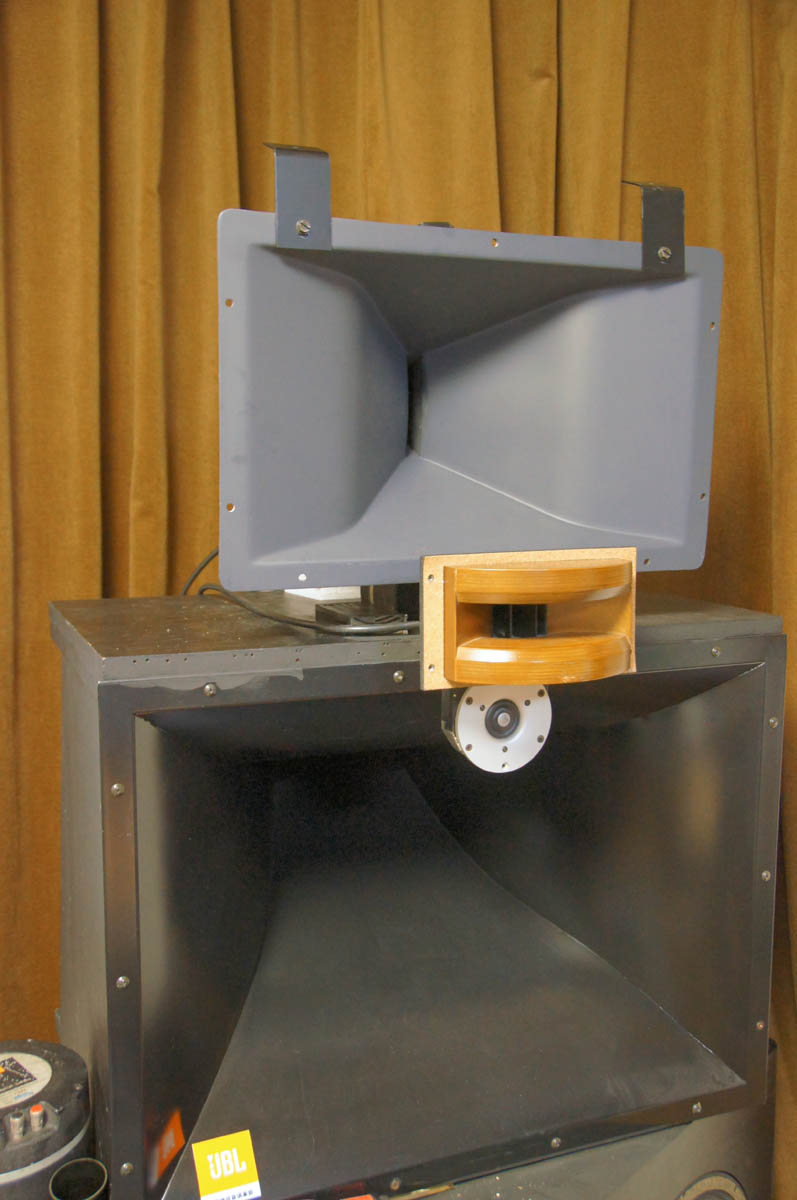

 アルテックのホーンとドライバーの位置に置いてみました。
エレクトロボイスのDH1Aドライバーと HP940ホーン のセッティング①_b0052286_18364084.jpg

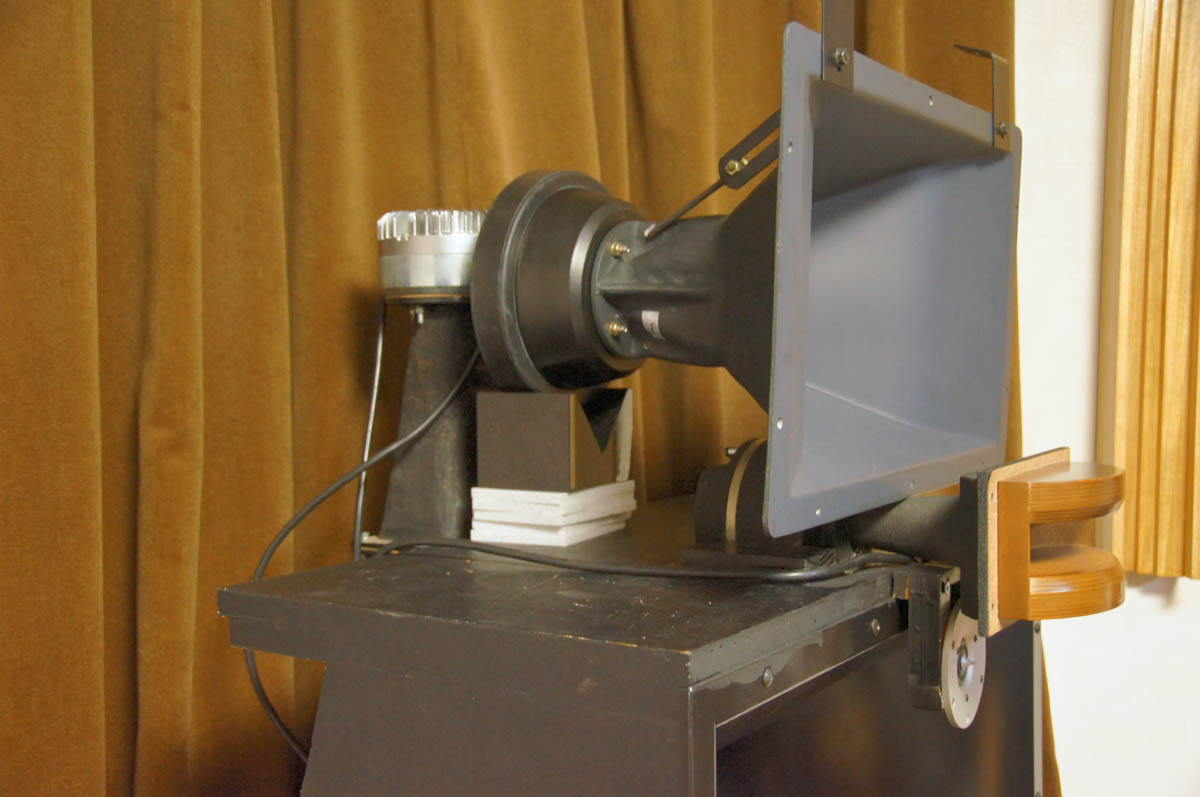

Valve845さんに頂いた人工大理石板で高さの調整をしておりますので、すこし不安定です。
エレクトロボイスのDH1Aドライバーと HP940ホーン のセッティング①_b0052286_1839545.jpg

ホーンに変な金具が着いたままなのですが、とりあえず調整中なので気にしません。

パイオニアの中高音ホーンとスキャンスピークのTWは、置いては有りますが、今回はお休みです。

DH1Aに607Hz以上の帯域を受け持たせて、4Wayで調整してみました。

視聴位置での左CHの周波数特性です。
エレクトロボイスのDH1Aドライバーと HP940ホーン のセッティング①_b0052286_18494532.jpg

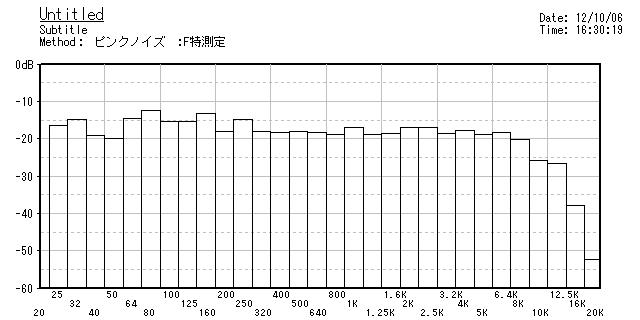

視聴位置での右CHの周波数特性です。
エレクトロボイスのDH1Aドライバーと HP940ホーン のセッティング①_b0052286_185034.jpg


両CHを同時に鳴らした周波数特性です。
エレクトロボイスのDH1Aドライバーと HP940ホーン のセッティング①_b0052286_1850141.jpg


カタログデーターの20kHzは苦しいところですが、一応出ています。

音は、アルテックやJBLの同種のドライバーで、TW無しで鳴らした時よりも高域が良く伸びた音がします。高域難聴の私の耳ですから、あまり当てにはなりませんが、しばらくこの状態で、色々なソースを聴いてみようと思います。
by katyan4 | 2012-10-06 18:38 | 装置・スピーカー | Trackback | Comments(0)
