スピーカー特性計測装置の変更

従来、私のメイン・システムのスピーカーの測定には、同じ部屋においてあるディスクトップのPCとその音源ボードを使用して計測していました。そして、別の部屋に置いてあるアクースタットの計測や、お友達のシステムの計測にはノートPCとそれについている音源(マイク入力とイヤホーン出力)を使用していました。しかし、何かMC入力の接触が悪く測定結果に信頼がおけない感じがしていましたので、一部変更しました。

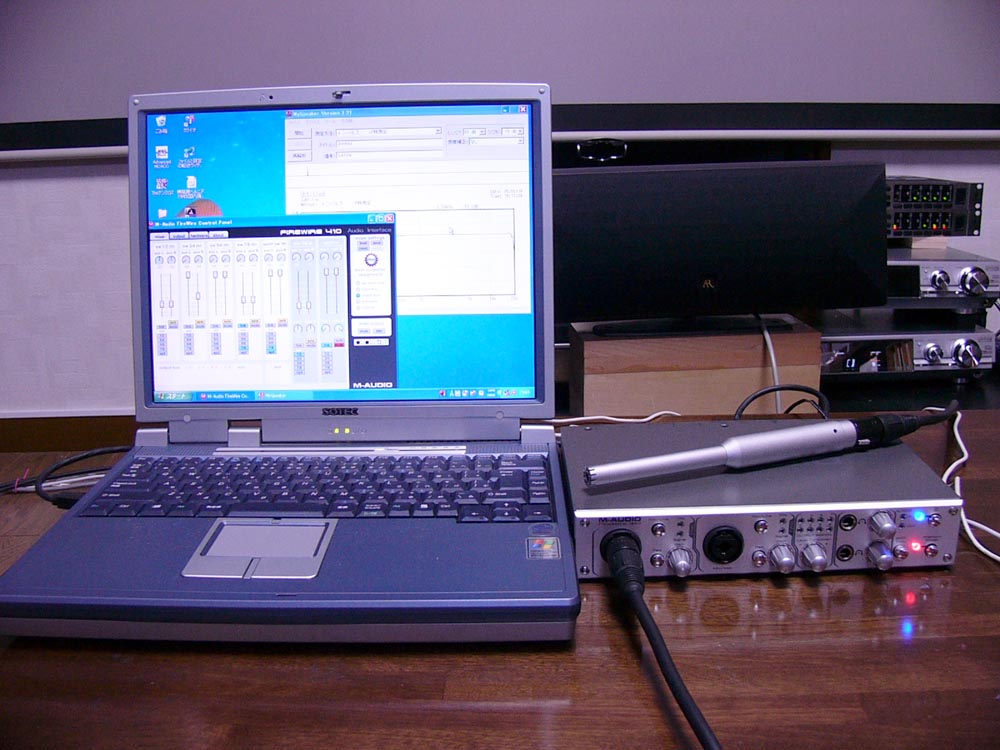

sotec note PC
M-AUDIO FIRE WIRE 410
BEHRINGER ECM8000 測定用コンデンサーマイクロフォン

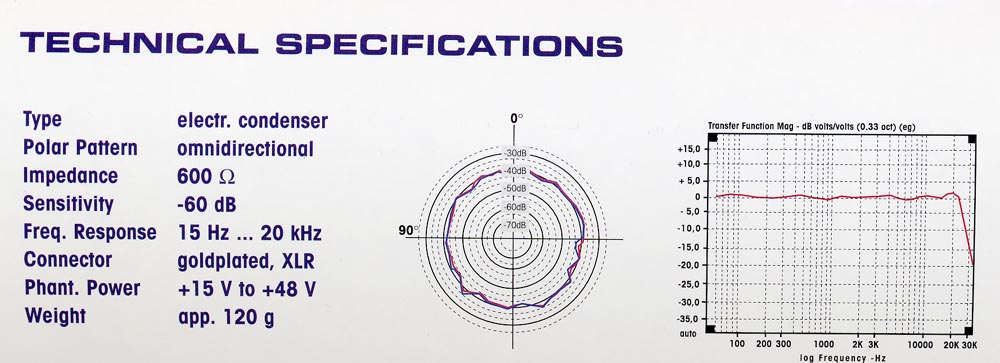

ECM8000の特性です。15Hzから20kHzまで、ほぼフラットです。


M-AUDIO FIRE WIRE 410の出力からマイクロフォン入力へ直接入力して、マイクロフォンを経由しない特性を図ってみました。

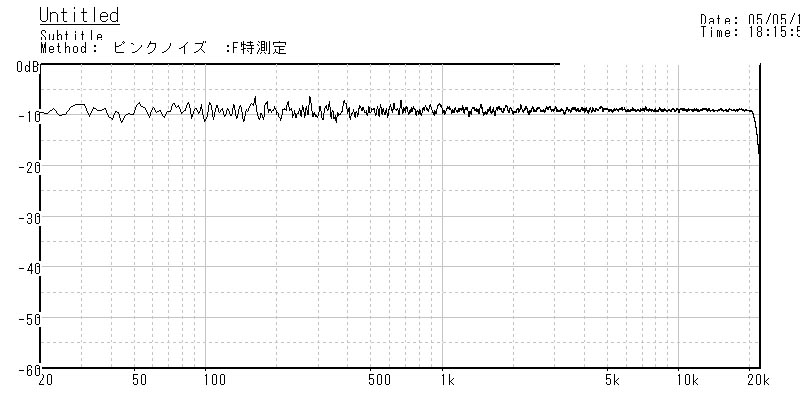

ピンクノイズでの周波数特性です。

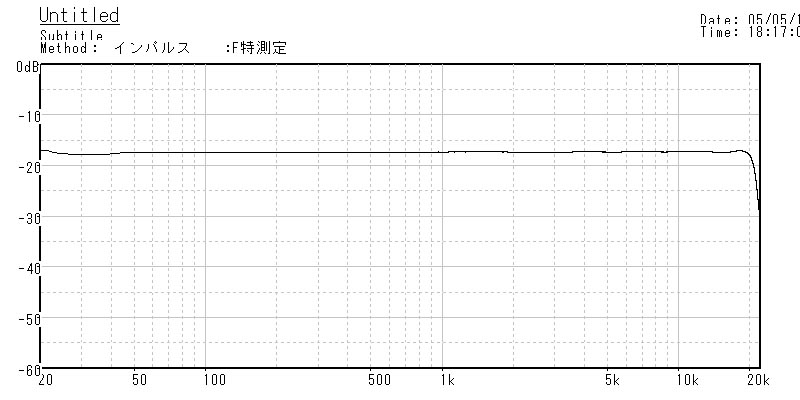

インパルス信号による周波数特性です。

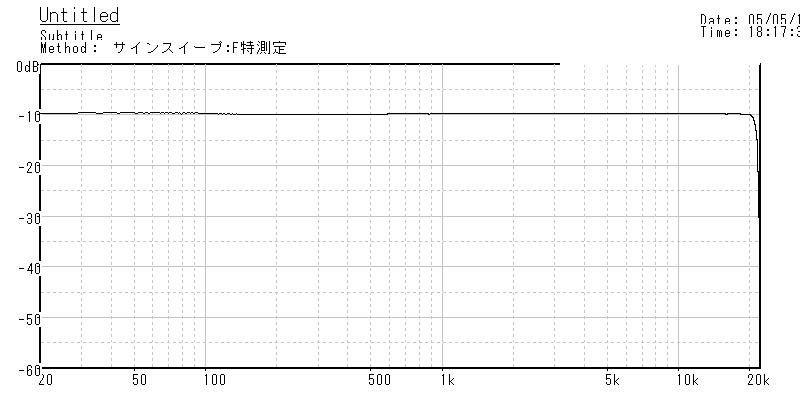

スウィープ信号による周波数特性です。


以上のように、電気的な特性は20Hz-20kHzまで、フラットです。マイクロフォンの特性がメーカー表示のとおりとすれば、相当に信頼性のある特性が計測できるものと思われます。
