6WAY→5WAYに変更

先日、toyo-tさんの所の3WAYの素直な音に感心したので、今日はそのまねをして、TWあたりを変更し、5WAYに変更してみました。

高音のエール音響とリボンTWを取り払って、TADのET-703を写真のように取り付けました。
このTWは小型ですので、この様に縦一列に配置することが出来ます。このTWのダイアフラムはベリリウムで直径3.8cmあり、4kHzあたりからレスポンスがありますが、今回は10000Hz以上から使用します。

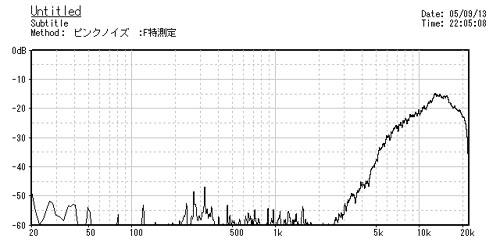

ET-703の単純に10.3kHzでロウカットした50vm特性です。

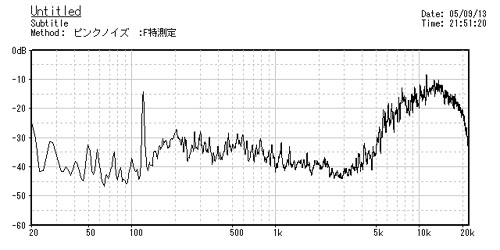

試聴位置での特性です。

14kHz以上は低下しています。

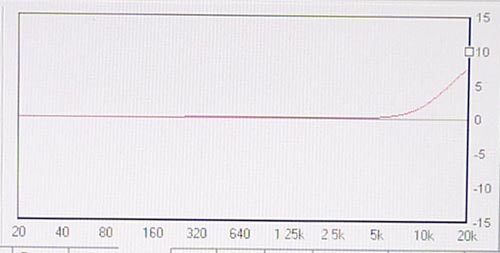

デジチャンのEQ機能で12db/octで20lkHzを上昇させます。

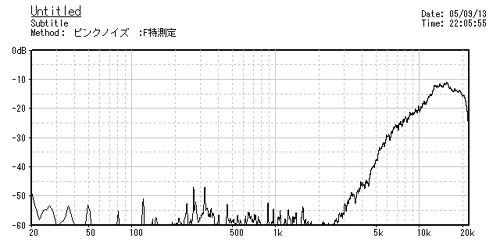

EQしたET-703の50cm特性です。

試聴位置でのEQした特性です。

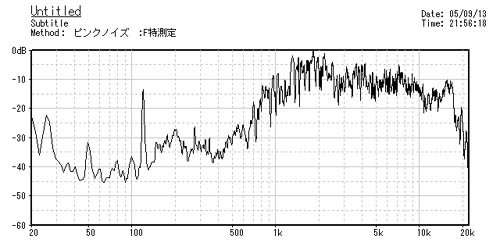

中音のRADIAN745の試聴位置での特性です。ハイカット無し、1kHzロウカットしています。

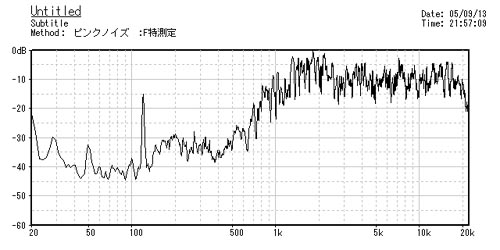

ET-703を加えたときの特性です。

もう少しTWのレベルを下げた方が良いかもしれませんが、私の耳にはTWの音はかすかにしか聞こえませんので、このくらいの方がTWの効果が感じられます。

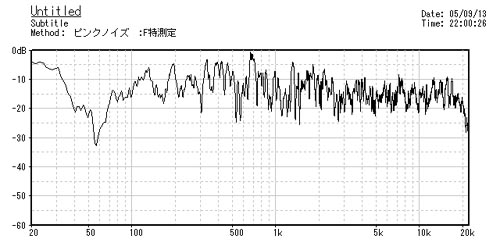

参考までに右全域の特性です。低域の低下は部屋の定在派による物です。


スピーカーの配列が縦一列になったために音の定位が良くなったようです。高音は素直でなめらかになります。弦のキツイ感じが少なくなりました。パーカッションの歯切れは良く聞こえます。少し物足りない感じがないでもありません。
