出来た。

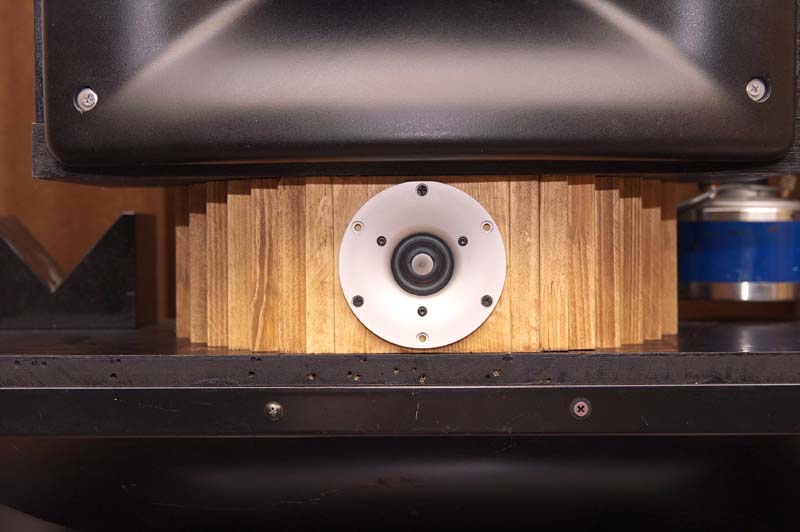

ScanSpeakのTWと取り付けるBOX(BLOCK)が完成しました。相変わらず粗製乱造気味ではあります。

110×110×18mmの板を、木工ボンドでくっつけただけです。見てくれを考えて一応ニスを塗りましたが、近くで見るとむらがあって、あまり綺麗ではありません。

角をかんなで削って曲線にすることも考えたのですが、膨大な労力、鉋屑、出来上がりが多分綺麗にならないだろうと考えて、このような形になりました。
 その効果は有ったようです。

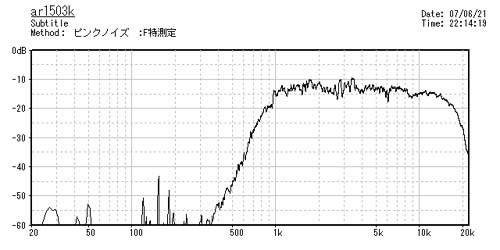

30cmで計測した特性です。(このスピーカーの正面の特性はあまり良くありませんので、5度ほどずらして計測しました。1kHzロウカットしています)

視聴位置での特性です。

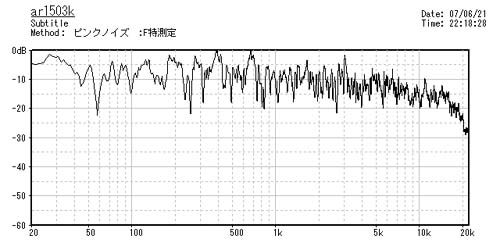

総合特性です。

Commented by okazu at 2007-07-08 10:39 x
夏休みにスパーツィーターを作ろうと思っていて、ユニットを選定しているところで、候補がこのR2904とELACのJETⅢです。
R2904は以前STEREO SOUND誌でソナスのストラディバリで
f特を測っていた記事によると100kHzまでほぼフラットでした
ので興味があるのですが、Katyanさんによると18kHzくらいからなだらかに落ちてるようですね。
う~ん、悩みますね。
Commented by katyan4 at 2007-07-08 17:51
okazu さn
 計測している、マイクロフォンのせいでもあるようです。
メーカーの発表している特性では、0°の特性は相当高域までの延びているようですが、高域の指向特性は余り良くないようです。
