今日は一日工作デイ 2.

今日も一日工作デイでした。

まず、ドライバーを入れる箱を作ってみました。
20cm×20cmの板を使って作りました。
こんな感じです。ウルトラ・ショート・ホーンが取り付けてあります。


特性は


あまり良くありません。

思い切って箱を諦めて、ドライバーをほとんど裸の状態で使うことにしました。

こんな感じです。

特性は
本来のホーンを取り付ける開口部はオープンのままです。


ホーンの取り付け開口部を塞いでみますと

音の反射が入るためか特性が暴れます。

ホーンの取り付け開口部をセーム革10枚程度で塞いでみますと


セーム革3枚で塞いでみますと

このあたりが良い感じです。

最後にセーム革3枚で塞いだときの歪特性です。


1kHz以下の歪は増えていませんので、ホーン無しでも使えそうです。
by katyan4 | 2015-09-23 23:35 | 装置・スピーカー | Comments(0)

CD 英雄の生涯 大植英次&ミネソタ管弦楽団

HVIから「高音質リファレンス・CD」とのメールが来ていましたので、一枚買ってみました。ポイントが貯まっていましたので、0円でした。




これは、推薦できるCDです。音質も演奏もとても素晴らしい一枚でした。他のCDも買ってみようと思います。
by katyan4 | 2015-09-23 11:15 | 今日の一枚 | Comments(0)

今日は一日工作デイ

 午前中にディックへ行き、板材を仕入れてきました。
MDF材20cm×20cmの板、12mmと9mmのものです。


電動糸鋸を何年かぶりに引っ張り出して、穴あけです。


穴あけ完了。


穴を開けたばかりの9mmの板を重ねて簡易的なホーンの形にして特性を撮ってみました。



1kHzが10db持ち上がった特性になり、9mm×3=27mmのショートホーンはあまり良くないようです。

20cm×20cmの板を取り付けた特性は



周囲に板を並べて、バッフルを大きくしてみますと

なかなか良い特性になります。

9mmの板を丸鑿でザーと削って、ウルトラ・ショート・ホーンにしてみますと。



終わりに板を取り付けない、裸の特性です。


一番素直ですね。
by katyan4 | 2015-09-22 22:57 | 装置・スピーカー | Comments(0)

 今日は連休の初日。実は東京へ孫達の顔を見に行く筈だったのですが、金曜日の午後から急に脈が乱れ出しました。心房細動なのですが、ホッておくと心臓に血栓が出来て脳梗塞になることもありますので、早速、市民病院の循環器内科を受診しました。心房細動が起きたばかりなので除細動を試みてもらいましたが、残念ながら除細動は効果なく、内服薬を飲んだ上で、土曜日にもう一度除細動を試みることにしました。そのようなわけで、東京へ行くのは諦めて、飛行機とホテルをキャンセルしました。
 土曜日に目が覚めてみますと、不整脈は完全に消失していました。念の為に循環器内科を再受診し、内服薬を出していただいて、しばらく様子を見ることになりました。

やっぱり歳ですね!!

 そのようなわけで、今日から4日間はお休みで、何も予定がありません。
という訳で、先日toyo-tさんが行っておられた、ホーンドライバーの裏蓋を外してドーム型スピーカーとして使っておられた試みを、検証することにしました。

私の持っていて使っていないホーンドライバーのうち、4インチ(10cm)の振動板のRADIAN 960PBを引っ張りだして、特性を計測してみました。


本来、ホーンを取り付ける開口部からの音が干渉しないように、座布団の上に置き、まずは約50cm正面の特性です。



約30度正面から外れた特性です。



結構良い特性で、ホーンを付けた場合より素直な特性です、1K~8Kで使えそうです。

おまけにホーン取り付け部にホーンを取り付けない場合の特性です。


デコボコの多いあまりよくない特性ですね。
by katyan4 | 2015-09-20 17:19 | 装置・スピーカー | Comments(2)

CD

一昨日、佐藤卓史(p)の演奏会で売っていましたので、買って帰った一枚です。
佐藤さんのピアノの演奏が素晴らしかったのと、平成19年度の文化庁芸術賞レコード部門大賞を受賞しているとのことで、期待して聞きました。




芸術賞レコード部門大賞を受賞しただけあって、素晴らしい演奏でした。録音もヴァイオリンとピアノの音が生々しく再生され、二人が目の前で演奏しているよう聴こえました。

お二人共佐藤姓ですが、兄弟ではないようです。顔つきが全然違います(笑)。
by katyan4 | 2015-09-14 20:41 | 今日の一枚 | Comments(0)

 5-6日前に、toyo-tさんからメールが来ました。JBLのホーンドライバー2440のバックカバーを外して、振動板をむき出しのままドームスピーカーとして使い、好結果が得られたとのことです。
 独創的な試みには興味がありましたので、今日訪問してきました。



超低音46cmコーン、低音を30cmコーン、中低音を16cmコーン、中音を2440ドーム型使用。高音をホーン(RADIAN)、超高音をホーン(エール)の6wayです。写真のようにコンパクトにまとめてあります。

話題の2440ドーム使用です。


振動板は新しいものに交換しているそうで、ピカピカと光り輝いています。


パワーアンプはアムクロンと超小型のデジタルアンプで、デジタルアンプを超低音と低音に使われているそうです。

 音は、今までで一番良い音が出ていました。充実したピアノの響き、透明感のあるオーケストラの弦の音、よく伸びた低音と、申し分のない音でした。

 次は高音のドライバーですねと言うと、いま計画中だとのご返事でした。

次の改良が楽しみです。
by katyan4 | 2015-09-13 21:36 | オタクのオタク訪問 | Comments(0)

 例年であればまだ暑い季節なのですが、涼しくなってしまって少し時期はずれにも感じましたが、今日は納涼会。車椅子で移動できる患者さんと家族の方が沢山参加していただきました。

 雨が降っても良いように、天井のある駐車場を使いました。天井には提灯を釣って雰囲気を出したつもり。



焼きそば、チキンナゲット、ソーセージ、たこ焼き、氷など、無料です。


焼きそコーナーは、北条高校の生徒さんたちが、ボランテアで参加してくれていました。


手作りのお菓子とパン、おやき、手芸品が格安で販売されいます。



皆さん笑顔いっぱいでした。








可愛いお孫さん(ひ孫さん?)たちも



太鼓と歌の演奏がありました。


動画もあるよ

by katyan4 | 2015-09-05 20:18 | 色々なこと | Comments(0)

Behringerのアナログチャンデバ SUPER-XPRO CX3400をもう1台購入して、4WAYマルチアンプ構成にし、エラックのリング・リボンTWを接続することにしました。このTWを窓から投げ捨てるべきかどうかを確かめるためです(笑)

CX-3400を2台重ねにして、それぞれモノラル4WAYの設定にします。

エラックのリングリボンTWを約8kHzローカットの特性はこのようになります。

この特性で音を出しても、私の耳にはほとんど聞こえませんでした。やはり投げスれなければいけないのでしょうか・・・・・

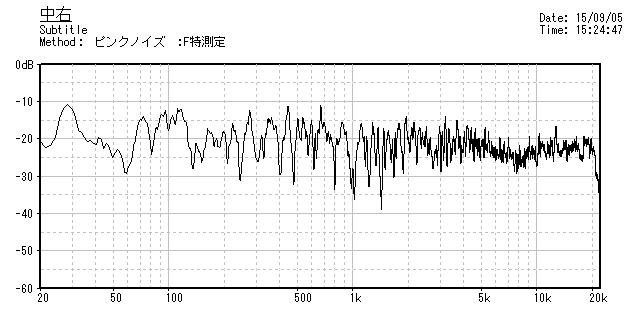

4WAYの右CHの特性です。


4WAY左CHの特性です。


4WAY両CHの特性です。


高域は綺麗に20kHzまで伸びています。

音を聞いてみますと明らかに3WAYの音とは異なって聞こえます。高音の荒々しさが少なくなり、高音を低下させなくても、クラッシックが楽しめるようです。

エラックのTWを投げ捨てなくても良いようです。

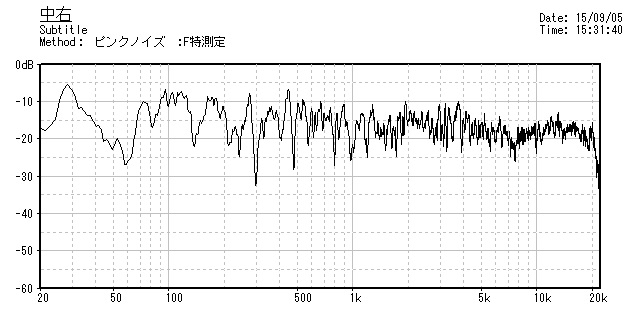

AVーAMPの補正回路を働かせて広域を約2db低下させる User Referenceの特性です。

by katyan4 | 2015-09-05 19:22 | 装置・その他 | Comments(1)
