数十年前の、古い古いYAMAHAの15インチウーファーを列駆動で使っているのですが、その特性があまり良くない様です。75Hzあたりにピークが有、それより低い特性が急速に低下しています。以前は40Hあたりまで平坦な特性だったと思うのですが。エッジやバンパーの硬化が原因でしょうね。
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20330250.jpg

Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20213526.jpg
Parts Express のサイトを見ていますと、比較的安いパッシブ・ラジェーター RSS390-PR 15"がありましたので、取り寄せてみました。
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20280253.jpg
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20292003.jpg
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20282494.jpg
アルミコーンで見栄えが良いものでした。F0は18Hzくらいで、75グラムのディスクウェイトが7枚付属しています。7枚全部使うとF0が12Hz位になるようです。
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20314419.jpg
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20345804.jpg
20Hzの特性が少し上昇していますが、70Hz以下の特性の低下は、あまり変わりないようです。

ディスクウェイトを全部外してみました。
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20374719.jpg
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20381970.jpg
20Hz~40Hzの周波数特性が数db上昇していますが、75Hzあたりのピークは残っています。
Dyton Audio RSS390-PR 15\"パッシブラジエーターを使ってみました。」_b0052286_20412630.jpg
やはり、古いウーファーを変えないと、良い特性にはならないようです。

# by katyan4 | 2021-02-06 20:46 | 装置・スピーカー



久しぶりにスピーカーの調整をしました。

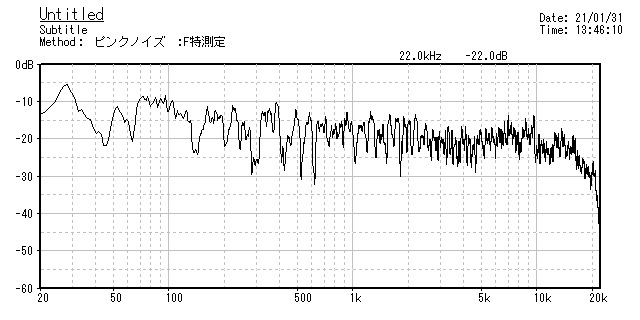

5wayのレベルを調整した左CHの周波数特性です。

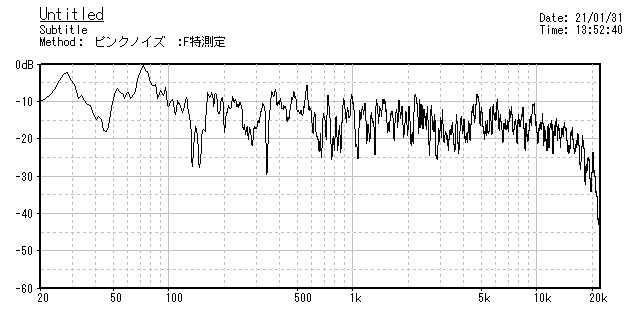

右CHの周波数特性です。
左右の周波数特性です。
ヤマハCA-A5100で自動補正したナチュラルの特性です。
ヤマハCA-A5100で自動補正したフラットの周波数特性です。

ナチュラルの特性で、PLⅡxミュージックでサラウンド効果を入れた時の周波数特性です。







# by katyan4 | 2021-01-31 14:31 | 装置・特性と調整法

前回は、11.2Channel Chair Style Speaker のフロントとセンターのSPの周波数特性の手動補正をしたのですが、サラウンド用のスピーカーは、ヤマハのアンプの自動補正のままでしたので、今日はサラウンド用のSPの周波数特性の測定と調整をしてみました。
オーディオ・ハート 11.2Channel Chair Style Speaker サラウンド用SPの調整_b0052286_09165519.jpg
まず、無補正の周波数特性を計測してみました。

オーディオ・ハート 11.2Channel Chair Style Speaker サラウンド用SPの調整_b0052286_09170633.jpg

口径5cmのSPにしては低域がよく伸びていますが、流石に低域はダラ下がりです。

ヤマハのアンプの自動補正後の特性です。何故かちゃんと補正されてなく、あまり良くない特性になっていました。

オーディオ・ハート 11.2Channel Chair Style Speaker サラウンド用SPの調整_b0052286_09170321.jpg


手動で周波数特性を補正してみました。

オーディオ・ハート 11.2Channel Chair Style Speaker サラウンド用SPの調整_b0052286_09170983.jpg


5cmのスピーカーにしては低域を補正しすぎではないかとは思いますが、これで音を聴いてみました。

高域にあった少しきつい感じが軽くなり、補正する前より音が柔らかくなり、長時間聴いても疲れません。


# by katyan4 | 2018-11-04 09:35

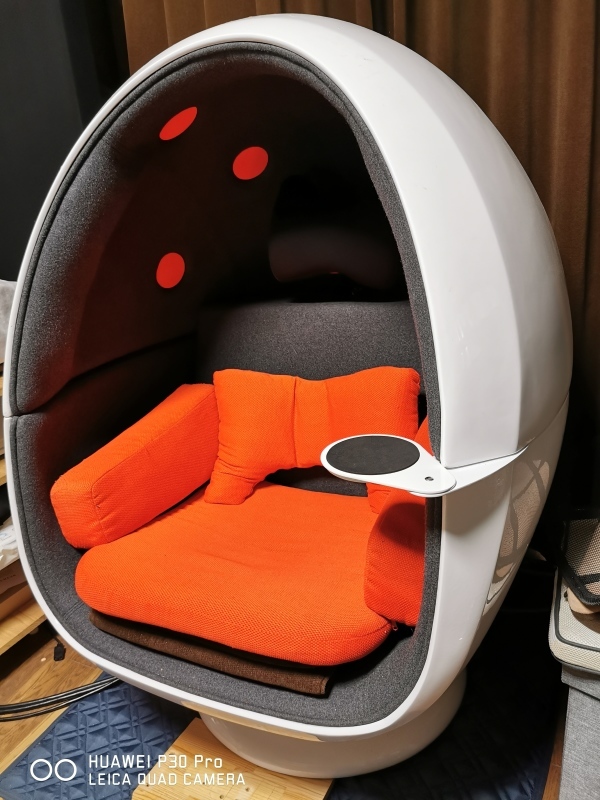

先週の月曜日(10月22日)にオーディオハートの相澤社長自ら運び込んでいただいたのですが、アンプの故障などがあり、今日、ようやく本格的な接続と調整を行いました。

オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_17042413.jpg


使ったアンプは Franklin AudioのA4012
12 Channnel AB Class 40W(8Ω) ×12
オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_12595699.jpg

小さなスペースに入る12chアンプとしては、これしか無かったのですが、裏面の入出力端子の混雑はこの様になります。
オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13001505.jpg
サブウーファー用のアンプはベーリンガーのA-500を使いました。
AB Class 150W(8Ω)×2です。両方合わせても約6万円の安いアンプです。
オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13000255.jpg

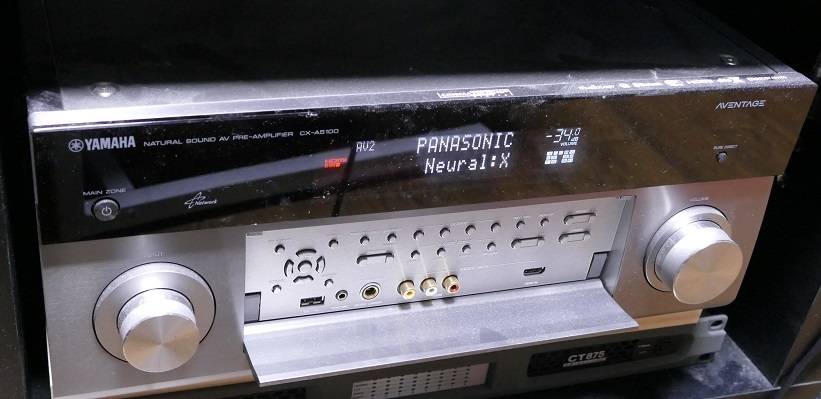

サラウンド・プリアンプは、今まで使っていたYAMAHA CX-A5100を使います。通常のスピーカー用の出力は平衡出力を使っていましたので、使っていないRCAプリ出力を使用しました。
オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13152608.jpg
裏面の接続はこれも大混雑です。カナレの350円のコードです。狭いところは高価なコードは抜き差しが大変です。
オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13114694.jpg
先ずは、YAMAHA A5100の測定用のマイクロフォンを設置します。自動測定します。

オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13264153.jpg
スピーカーの構成はこの様に表示されます。
オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13283986.jpg

パラメトリックEQの手動編集機能を使ってフロントSPの調整をしてみました。

左CHです。

オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13323136.jpg

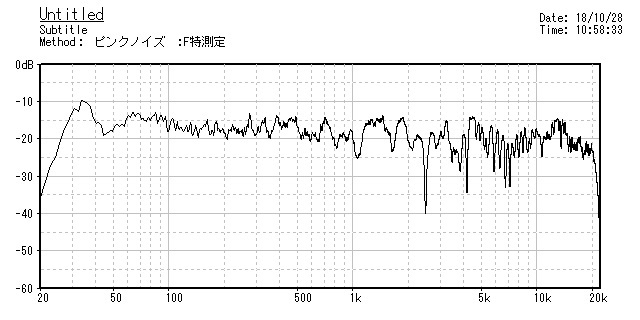

右CHです。

オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13334245.jpg

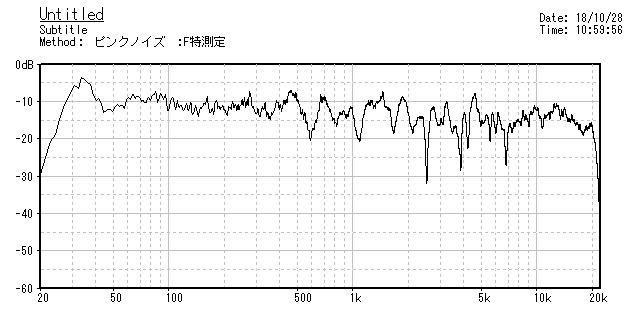

左右chです。

オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13343284.jpg
中々良い特性になり、低域も30HZまで十分再生可能です。定在波は600Hz辺りに有りますが、吸音材が全面に貼ってありますので、影響は軽度のようです。低域の定在波の影響が皆無なのでクセのない低音が出ているように感じました。

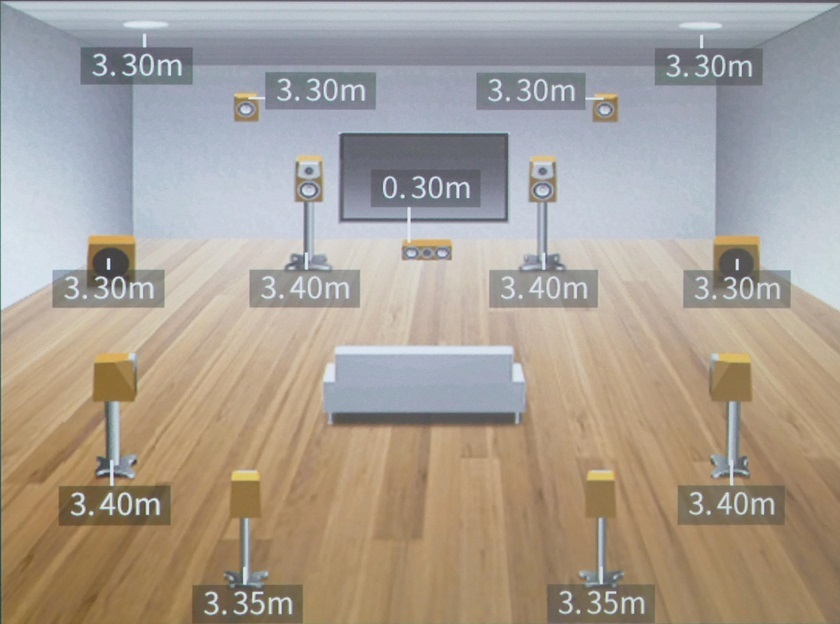

センター以外のスピーカーの距離を3mプラスしてみました。この様にすると、独奏楽器やヴォーカルの声が少し前方に離れて聞こえるように感じます。



オーディオ・ハート 11.2Channel Chair Style Speaker の接続と調整_b0052286_13390630.jpg

この設定で聴いています。パイプオルガンの深々とした低音、80cmウーファーが故障した原因の映画「PASSENGERS」視ると、激しい低音がボディソニックのように体を揺らしました。















# by katyan4 | 2018-10-28 13:44 | 装置・その他

10日ほど前、ヤフオクを覗いていますと、目に付いたアンプがありました。中国製のA級アンプで、10W+10Wで、24,500円

weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21380990.jpg
weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21381564.jpg
値段も安いので、ポチって見ました。
8月27日にポチって、9月7日に到着しました。

梱包はプチプチを5層程巻き付けてあり


weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21382610.jpg

ビニールで厳重に密閉してあり、高潮で水没しても大丈夫!!



weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21382958.jpg

説明書や保証書類は付いていません。

落札した後に、中国の通販サイト AliExpressを覗いてみると,送料込で18683円
評価 4.7点が付いていて中々評判が良いようです。出品者の方は約5000円ほど利益が有るわけですね。

weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21383364.jpg


金メッキのアルミケースは、あまり高級品には見えませんが肉厚のアルミ製で、ガッシリとした感じで、工作精度は中々良い感じです。使っている部品も見た感じはでしっかりしたトランス、ボリュームやフィルムコンデンサー等が使われているようです。

weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21381832.jpg


weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21382192.jpg


weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21382378.jpg


正面中央のパネルには、麗々しく”KRELL”の文字が!!
通販サイトを見てみますと、アキュフェーズなど高級アンプのイミテーションが沢山出ています。中には99%コピーと書いてあるものもありました(笑)


weiliang audio HD1969 クラスA AMP 10W+10W_b0052286_21383828.jpg



中高音のBMS 4540NDに接続してみました。能率が114dbと高能率なので、出力は10Wあれば十分です。



ノイズは良い方の耳をスピーカーに近づけても何も聞こえませんので、S/Nは良いようです。



音は・・・・良いようです。バイオリンの音がうるさくなく美しく聴こえます。

値段の割にはとても良いアンプでした。後3台、程買おうかな・・・・



# by katyan4 | 2018-09-08 21:53 | 装置・アンプ




2000年4月10日発売 DVD Audio 96kHz 24bit 5.1/5/4ch Lienear PCM

DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13513400.jpg



DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13513778.jpg

 今は、発売されていないDVD Audio Disk です。SACDより音は良かったと思いますが、何故か消えていったのが残念です。

 東京から帰ってきた孫たちが、海水浴に行っている間に、聴いてみました。とても美しい音で、演奏も素晴らしく、堪能しました。
 DVD Audioは音だけでなく、静止画の再生可能なので、音楽聴きながら録音場所である、ニューヨークの聖ヨハネ大聖堂の外観や内部の様子、演奏者の皆さんの演奏風景などの写真を次々と観ることが出来ました

DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13514578.jpg



DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13515089.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13515452.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13515763.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13520154.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13520503.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13522017.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13522467.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13522928.jpg



DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13524026.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13524464.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13525657.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13531000.jpg


DVD Audio版 PLAY BACH  Paul Winter & Friends を聴く_b0052286_13531366.jpg


END


# by katyan4 | 2018-08-12 14:38 | 今日の一枚

 オーディオ・ハートのChair Style Speakerを使ってみようかなと考え、それに使用するコンパクトなマルチ・パワー・アンプで良いものはないかなと探していると、AmazonでDaytonAudioの12chマルチアンプ MA 1260が目につきました。結構大きなトロイダルトランスが2個使ってあり、放熱器も付いている、見た目ではしっかりしたものです。
DaytonAudio MA 1260 12ch マルチアンプを使ってみました。_b0052286_15461907.jpg
DaytonAudio MA 1260 12ch マルチアンプを使ってみました。_b0052286_15462492.jpg

価格は国内正規品とのことで、13万ちょっとでした。しかし、アメリカのアマゾンを覗いていますと、同じものが送料と税金を入れても9万円少しで手に入るではありませんか。
早速注文(日本のアマゾンカードが使えるので、日本のアマゾンで注文するのと同じように簡単でした。)しました。
 約1週間で、届きました。
DaytonAudio MA 1260 12ch マルチアンプを使ってみました。_b0052286_15464373.jpeg
音質を確かめるために、4wayシステムに、接続して使ってみました。
DaytonAudio MA 1260 12ch マルチアンプを使ってみました。_b0052286_15463425.jpg

DaytonAudio MA 1260 12ch マルチアンプを使ってみました。_b0052286_15591310.jpg
 低音の38cmタンデム接続ウーファーはBTL接続にしてありますので、計10ch使用していることになります。
 あまり悪い音ではないのですが、少し力のない音に聞こえましたので、ステップアップ・トランスを使ってみました。
DaytonAudio MA 1260 12ch マルチアンプを使ってみました。_b0052286_15463890.jpg
あまり不満の無い音が出るようになりましたので、使えそうです。

# by katyan4 | 2018-07-29 16:07 | 装置・アンプ

ネットの記事を見ていますと、ハイレゾCDの記事が目に入りました。何でも今までのCDと同じサンプリング周波数と同じビット(44.1kHz、16Bit)で、何か不可思議な方法でハイレゾの情報を入れ込むのだそうです。

対応のプレーヤーか、DACを使えばハイレゾ再生が出来るのだそうです。私が持っているOPPO-205も対応しているとのことなので、JAZZとCLASSICのサンプラー・ディスクをかいこみました(1枚1000円)。
ハイレゾCDとノーマルCDの2枚が入っていました。
早速、OPPO-205で聴き比べてみました。
ハイレゾCDを再生すると、MQA Studioの表示が出ますので、対応しているようです。

音質は?あまりハッキリした違いは、私の高域難聴の耳には解りません。ハイレゾCDの方が何か高域がスッキリ?、ノーマルCDの方が少し低域が豊か?

リアルタイム・アナライザーを使って、私のスピーカーシステムから出る周波数分布を計測してみました。

ホルスト組曲惑星より第4曲「木星」
まず、ノーマルCDです。
次にハイレゾCDです。

JAZZンキャノンポール&マイケル・デイビス「枯葉」
ノーマルCDです。
ハイレゾCDです。
20kHz以下では、ほとんど差がないように見えます。
20kHz以上まで計測できるのであれば差があるのでしょうか?



# by katyan4 | 2018-06-27 22:09 | 今日の一枚


砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14023629.jpg

松山で、6月11日と12日に、伊藤悠貴さんの演奏会が3回あり、それを全部聞くことが出来ました。

まずは、6月11日には、伊予鉄高島屋のローズホールでアン・ディ・ムジークの定期演奏会での演奏でした。
砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14025227.jpg
 入江一雄さんのピアノ伴奏で、オール・ラフマニノフのプログラムでした。美しいチェロの音を満喫しました。

 次は6月11日のお昼に、松山全日空ホテルでの松山RCの例会でのミニ・コンサートをしていただきました。
砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14025647.jpg
最後は6月12日の夜、砥部オーベルジュ リゾートでのディナー・コンサートです。
砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14040376.jpg

砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14025950.jpg
 湖(?)が望める会場で、無伴奏チェロ組曲(バッハ)などの無伴奏の曲をたっぷりと演奏していただきました。丁度、伊藤さんの29歳の誕生日だったので、バースデーケーキの蝋燭を吹き消す演出が有ったりして、拍手喝采を浴びていました。

 ディーナーコンサートですから、料理もなかなか素晴らしいものでしたので、紹介します。


 新ゴボウを使った3種のアミューズ
砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14031180.jpg
秘の下弦
 季節の野菜と瀬戸内の魚達 下弦の月
砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14034728.jpg
艶めく緑
  初夏を彩る野菜、旬魚のポワレ、岩城島のレモン
砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14035668.jpg
実りゆく
  実りを迎えた豆類と果実 牛フィレ肉の炭火焼き
砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14290840.jpg
たおやかに
  県内産マンゴーを使ったデザート
砥部オーベルジュ リゾートでの伊藤悠貴(チェロ)さんのディーナー・コンサート_b0052286_14311366.jpg

素材の味を生かした、とても美味しい料理で、耳と舌を堪能させた一晩でした。





# by katyan4 | 2018-06-13 14:35 | 音楽会


しばらく中高音用のドライバーとして使っていた、ダイトン・オーディオのハイルドライバーの音にも飽きてきましたので、BMS 4540NDに変更してみました。

中高音をBMS4520NDに変更、低音ユニットYAMAHA JA3882B 2個直列使用_b0052286_22165513.jpg

 何年か前に使ってみたことがあります。特性は非常に良いのですが、大人しい音で色気がないといった感じで、御蔵にしていたユニットです。
  BMS 4540ND は直径7.1cm重さ530グラムの超軽量ドライバーです。直径38.1mmのヴォイスコイルで駆動されるポリエステル製リング振動版を持ち、BMS 4592ND-MID を小型化した様な構造です。
 小型軽量ではありますが、ネオジウムマグネットの効果で磁束密度は2.2ガウスとエール音響などの超重量級TWに近い磁束密度が得られています。
 ホーンはEMINENCE APT-80Sを使いました。

中高音をBMS4520NDに変更、低音ユニットYAMAHA JA3882B 2個直列使用_b0052286_22200928.jpg
安っぽいプラスティック製のホーンですが、特性はなかなか見事です。

中高音をBMS4520NDに変更、低音ユニットYAMAHA JA3882B 2個直列使用_b0052286_22213376.jpg
ちなみに、中低域で使っているBMS 4592ND-MIDの特性です。

中高音をBMS4520NDに変更、低音ユニットYAMAHA JA3882B 2個直列使用_b0052286_22224510.jpg
1500kHzのクロスで使用しました。

低域で使っているYAMAHA JA3882B の使用方法を並列ダブルからタンデムダブル?に変更しました。外国製のスピーカーに多分この様な使い方をしたものがあったと思います。

中高音をBMS4520NDに変更、低音ユニットYAMAHA JA3882B 2個直列使用_b0052286_22264174.jpg
ユニットを向かい合わせにしてボックスに固定しまし。接続は手前のユニットは+ー逆に接続します。

中高音をBMS4520NDに変更、低音ユニットYAMAHA JA3882B 2個直列使用_b0052286_22270535.jpg
この様になりました。
中高音をBMS4520NDに変更、低音ユニットYAMAHA JA3882B 2個直列使用_b0052286_22302272.jpg

 低域の特性はダラ下がりになりますので、デジチャン DC2496のEQ機能を使用して補正しました。

 超低域と、超高域をプラスした、5wayの視聴位置での特性です。

中高音をBMS4520NDに変更、低音ユニットYAMAHA JA3882B 2個直列使用_b0052286_22340717.jpg


# by katyan4 | 2018-06-03 22:38 | 装置・スピーカー
