EV DH1Aのホーンの違いによる特性の差

EV HP1Aの特性をホーンを変えて測定してみました。
測定方法は、ホーンを天井に向けて、ホーン開口部より約50cmで測定しました。
天井に向けると、床からの反射がなくなり、きれいな特性が得られます。

HP-940 0度 開口部より約50cm
EV DH1Aのホーンの違いによる特性の差_b0052286_12223856.jpg


HP-940 30度 開口部より約50cm
EV DH1Aのホーンの違いによる特性の差_b0052286_12233624.jpg

軸上0度と30度ではあまり特性も音圧も変化が少なく、優れた指向特性だと思います。また、
低域も350Hzあたりまで伸びており、400Hz以上から使えるのではないかと思います。

田口製作所製上下非対称ホーン 0度 開口部より約50cm
EV DH1Aのホーンの違いによる特性の差_b0052286_12265451.jpg

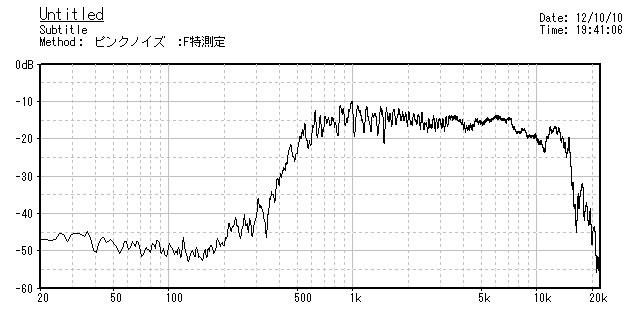

田口製作所製上下非対称ホーン 30度 開口部より約50cm
EV DH1Aのホーンの違いによる特性の差_b0052286_1225521.jpg

カットオフが430Hzなので低域はあまり伸びていませんが、700Hz以上であれば使えそうです。
周波数特性は軸上0度では非常に優秀ですが、30度では全体に音圧が2-3db程低下しており、指向特性はあまりよくないようです。
